Principais recursos
Alta condutividade
A construção em cobre eletrolítico oferece excelente condutividade elétrica, tornando-o ideal para aterramento, proteção contra descarga eletrostática (ESD) e aplicações de blindagem de baixa-resistência.
Eficácia de Blindagem Excepcional (SE)
Fornece atenuação EMI eficaz em uma ampla faixa de frequência (normalmente de 30 MHz a 10 GHz+), com eficácia de blindagem geralmente excedendo 80 dB a 100 dB, dependendo da espessura e do método de aplicação.
Flexível e adaptável
A folha-de cobre fina se adapta facilmente a superfícies curvas, geometrias irregulares e espaços apertados, permitindo integração perfeita em conjuntos eletrônicos compactos.
Vários acabamentos disponíveis
Disponível em variantes de cobre puro,-estanhado,{1}}niquelado ou adesivo condutivo para atender a requisitos ambientais e de aplicação específicos.
Especificações do produto
|
Parâmetro |
Detalhes |
|---|---|
| Material Básico | Cobre eletrolítico(Cu-ETP) |
| Faixa de espessura | Padrão de 0,018 mm a 0,1 mm; laminações personalizadas disponíveis |
| Acabamento de superfície | Cobre puro, estanhado-banhado, níquel-banhado, prateado-banhado |
| Tipo de adesivo | PSA acrílico condutivo ou PSA acrílico não{0}}condutivo |
| Temperatura operacional | -40 graus a +150 graus (dependendo da seleção do adesivo e do revestimento) |
| Resistividade de Superfície | Menor ou igual a 0,05 Ω/sq (cobre nu) |
Eficácia da blindagem (típica)
| Faixa de frequência | Eficácia da Blindagem |
| 30 MHz-1 GHz | 80 dB – 100 dB |
| 1 GHz – 6 GHz | 70dB – 90dB |
| 6 GHz – 10 GHz | 60dB – 80dB |
Observação: A eficácia real da blindagem varia de acordo com a espessura da película, o tipo de adesivo e a superfície de aplicação.
Configurações disponíveis

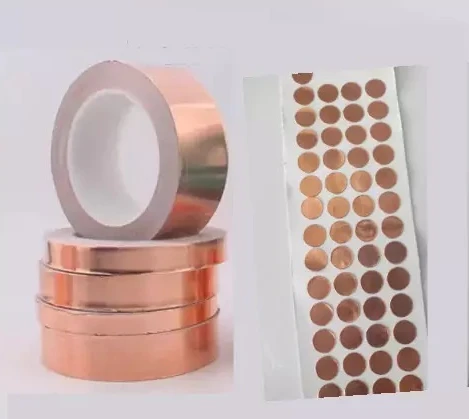

Folha de cobre nu
-
Ideal para aplicações de soldagem, enrolamento de transformadores e fabricação personalizada. Permite-adesivos aplicados pelo usuário ou fixação mecânica.
Folha de cobre adesiva condutora de um lado-
-
Apresenta um adesivo acrílico condutivo-sensível à pressão (PSA) em um dos lados. Fornece ligação mecânica e continuidade elétrica. Forro removível para fácil manuseio e posicionamento preciso.
Folha de cobre adesiva condutora dupla face-
-
O adesivo condutor em ambos os lados permite a ligação entre duas superfícies condutoras.Eu iaideal para pilhas-de aterramento, conexões-de componentes-ao chassi e blindagem em camadas.
Folha de cobre-banhada a estanho ou níquel-
-
Maior resistência à corrosão e soldabilidade. O revestimento de níquel fornece proteção adicional contra oxidação em ambientes úmidos ou agressivos.
aplicações industriais
Industrial
Painéis de controle, fontes de alimentação, inversores, PLCs.
Automotivo
Conexões de aterramento para sistemas de infoentretenimento, sensores ADAS e sistemas de gerenciamento de bateria.
Telecomunicações
Blindagem para estações base 5G, módulos RF e racks de servidores.
Eletrônicos de consumo
Aterramento interno para smartphones, tablets e dispositivos vestíveis.
Opções de personalização
Oferecemos soluções totalmente personalizadas para atender aos requisitos específicos de sua aplicação:

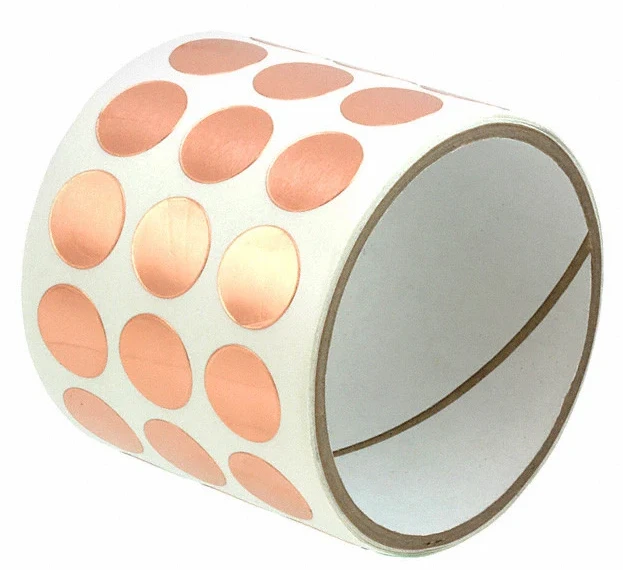

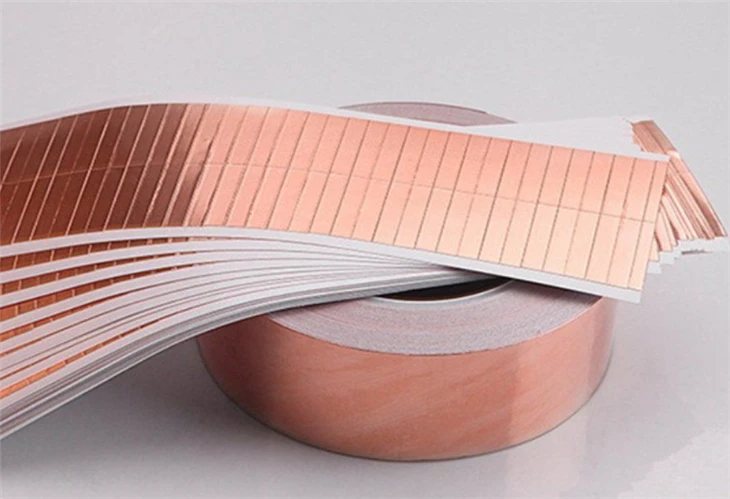

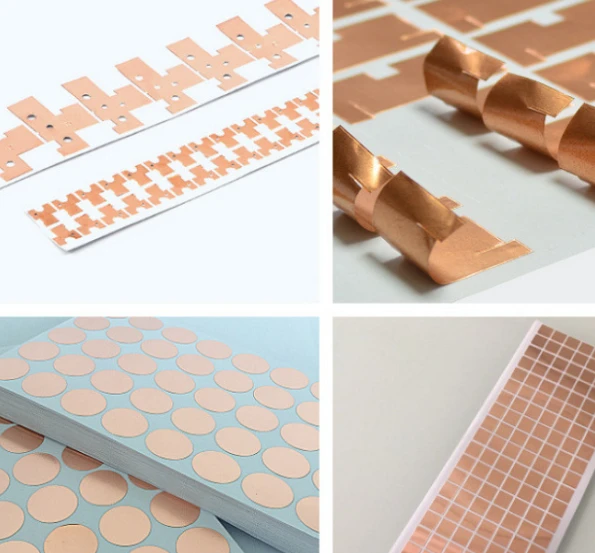

Corte e vinco:Corte preciso-, corte direto-ou formas personalizadas (retângulos, círculos, molduras, geometrias complexas).
Corte:Rolos ou tiras estreitas para distribuição automatizada ou aplicação manual.
Laminação:Folha de cobre laminada com filme isolante PET, materiais de interface térmica ou suportes de reforço.
Padrão adesivo:Revestimento completo, somente borda-ou padrões adesivos personalizados para colagem controlada.
Embalagem:Rolo-a{1}}rolo (para montagem automatizada), embalagem em bandeja ou ensacado individualmente.
Garantia de Qualidade
Todos os produtos condutores de folha de cobre passam por testes rigorosos para garantir um desempenho consistente:
Eficácia da blindagem:Verificado via ASTM D4935 ou métodos de linha de transmissão coaxial.
Força de adesão:Teste de descascamento de 180 graus de acordo com ASTM D3330.
Resistividade de superfície:Medição de sonda-de quatro pontos.
Confiabilidade Ambiental:Ciclagem de temperatura, envelhecimento por umidade e testes de névoa salina de acordo com os padrões MIL-STD-810 e IPC.
